產品特點描述

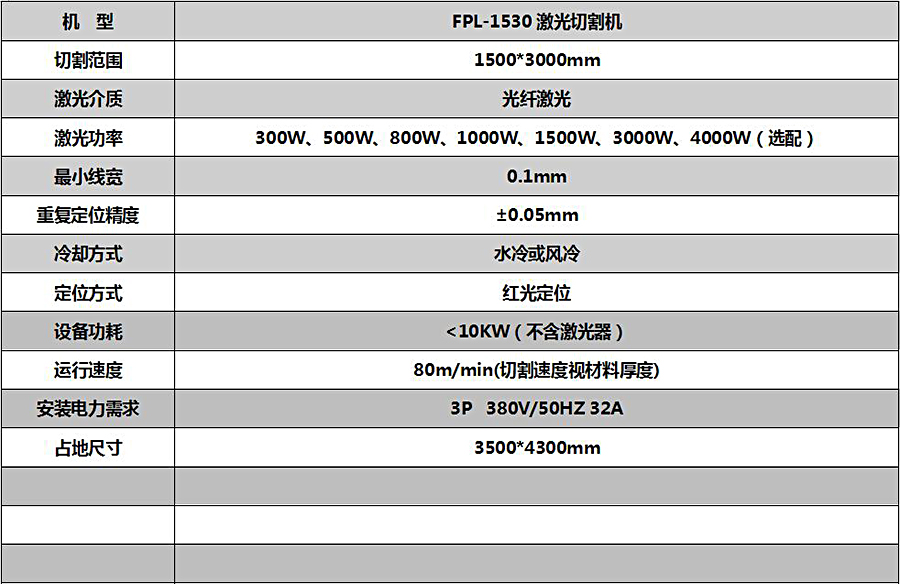

光纖激光切割機技術參數

機 型：FPL1530

切割范圍：1500*3000mm

激光介質：光纖激光

激光功率：300W、500W、800W、1000W、1500W、3000W、4000W（選配）

最小線寬：0.1mm

重復定位精度：±0.05mm

冷卻方式：水冷或風冷

定位方式：紅光定位

設備功耗：<10KW（不含激光器）

運行速度：80m/min(切割速度視材料厚度)

安裝電力需求：3P  380V/50HZ 32A

占地尺寸：3500*4300mm

光纖激光切割機主要優勢：

1，床身結構

采用國標優質高強度鋼板和管材焊接而成的框架結構，經高溫?cái)?shù)控回火工藝退火處理，保障機床精度長時間穩定。機身所有導軌以及齒條的安裝平面均由大型數控龍門加工中心一次加工成型，保證了安裝精度，使得機床在高速運行中具有優良的抗震性、高剛性及穩定性。

2，傳動組件

國內獨家采用日本THK高精度級別、大寬度的線性導軌，配套磨制斜齒傳動，配備法國施耐德交流伺服系統，使得我們的設備與其他設備比較，擁有更快的運行速度、更高的加工精度、更長的使用壽命。

3，控制&隨動系統

采用先進的專業光纖數控系統，配合高精度隨動控制器，界面友好、人性化強，簡單易學、具有路徑優化算法，保證在各種情況下均能完美切割。兼容多種文件格式，操作方便。該控制系統具有如下特點：

1）、該控制系統具有進口大功率設備所具有的如自動尋邊、蛙跳、飛行切割等功能，大大提高了切割速度和切割效果。

2）、該切割系統可實時控制激光功率、實現穿孔功率與切割功率、轉彎功率的控制，能夠?qū)崿F(xiàn)漸進穿孔、分段穿孔、三級穿孔等功能，使得穿孔效果更好，避免了穿孔爆孔、拐彎燒焦或掛渣現象。

3）、該控制系統可以通過網絡接口與電容調高器連接，從而對激光切割頭進行閉環控制，輕易地實現高度自動跟蹤、分段穿孔、漸進穿孔、尋邊切割、蛙跳式上抬、切割頭上抬高度任意設置、飛行光路補償?shù)裙δ?。在伺服控制方面由于調高器采用了速度位置雙閉環算法，使得響應速度快，運行速度高，精度控制精準。動態響應精度0.05毫米，靜態響應精度0.001毫米。

4）、擁有氣體模擬量控制功能，可以實現穿孔氣壓與切割氣壓的變換及不同切割氣體的切割，避免了高速切割零件變形，切小圓、切碳鋼爆孔現象。

5）、配備無線操作手柄，操作方便。

6）、該控制系統格式支持率高，兼容性強，且專業功能完善。支持 AI、 DXF、 PLT、 Gerber 等圖形數據格式，兼容AutoCAD，Illustrator,CorelDRAW 等通用型軟件，并接受 Mater Cam、 Type3、文泰等軟件生成的國際標準 G 代碼。打開/導入 DXF 等外部矢量文件時，可以自動進行優化，包括：去除重復線、合并相連線、去除極小圖形、自動區分內外模和排序等。自動優化過程可自定義，上述每一項功能也可以手動執行。支持常用編輯排版功能，包括縮放、旋轉、對齊、復制、組合、平滑、合并等。以所見即所得的方式設置引入引出線、 割縫補償、 微連、橋接、過切、留缺口等。并且擁有自動套料等功能，可以大幅提升切割效率，減少廢料，并節約加工時間。

光纖激光器

選用可靠性強、免維護的專業光纖激光器，輸出范圍精準可調，光電轉換效率>30，保證了不同厚度的板材切割質量。能耗低，節能環保，整機耗電量是同功率VAG電量的1/4，薄板切割速度是YAG4到5倍，可大幅度節約工作時的耗電，降低運行成本。且激光產生無需發生氣體，可用空氣切割薄板；

激光切割頭

使用優質的激光切割頭，含QBH準直鏡保證光束質量，采用進口的聚焦鏡確保割縫細膩。調焦簡單精準，密封性能優越。保護鏡片更換方便，更換過后無需再次調焦，簡單高效。配合進口伺服驅動器以及電機，絲桿傳動，并使用高靈敏度電容感應調節器，針對不平整材料可以自動調節切割頭高度，從而使激光焦點與切割材料之間的距離始終保持一致，實現完美切割。

低壓電器以及線纜

全部采用進口施耐德電器以及德國易格斯、易初等品牌高柔拖鏈專用屏蔽線纜，經久耐用、安全可靠、抗干擾能力強。

冷水機

選用雙溫雙控大制冷量工業冷水機，對激光器以及準直鏡和聚焦鏡進行分別控制，可以有效的防止結露等現象的發生。冷水機具有壓縮機過流保護，流量報警，超溫報警，去離子以及水溫加熱功能，溫度自動調節，控制精度1℃以內，安全可靠。

應用領域

可切割多種金屬板材、管材（切管另加切管裝置即可），主要適用于不銹鋼、碳鋼、鍍鋅板、電解板、黃銅板、鋁板、錳鋼、各種合金板、稀有金屬等材質的快速切割（材料需配置不同光纖發射器）；

應用范圍

電力電氣、汽車制造、機械設備、電器設備、酒店廚房設備、電梯設備、廣告標識、汽車裝飾、鈑金制作、燈飾五金、展示器材、精密零件、五金制品等行業；
